抗拉強度

---

• ● 50HRC（A2熱處理）

• ● 55HRC（D2熱處理）

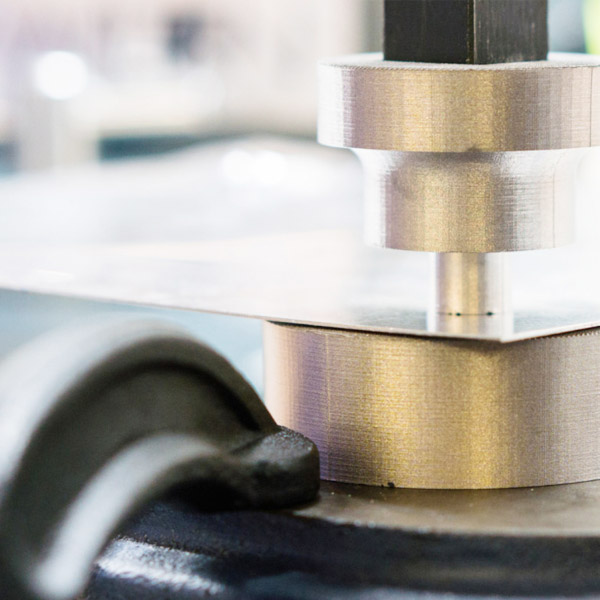

精品應(yīng)用展示效果

A2和D2工具鋼

注：

D2加工工藝

D2工具鋼可以通過熱處理，以提高硬度和耐用性。Markforged建議對D2工具鋼通過Markforged燒結(jié)爐進行熱處理，以優(yōu)化目標應(yīng)用的材料特性。

1.緩慢加熱至760℃(1400°F)，至少保溫30分鐘。

2.加熱至1040℃(1904°F)。將部件在溫度下保持30-45分鐘。

3.空氣淬火部分至低于65℃(150°F)。

4.回火部分。對于每次回火，將零件加熱至200℃(392°F)并回火30分鐘。如果兩次回火，在兩次回火之間讓部件冷卻至室溫。注意：也可以使用更高溫度的回火——這會增加韌性但會降低硬度。

根據(jù)ASTM(美國測試和材料學會)國際組織標準測試：經(jīng)過Markforged熱處理后：0.2%壓縮屈服強度1690MPa，彈性模量187GPa，硬度55HRC，相對密度4 97%。

A2加工工藝

1.在Markforged標準爐（非真空）中將A2工具鋼零件加熱至 970℃(1780°F)，并將零件在溫度下保持30-45分鐘。

2.空氣淬火時零件處理至65(150°F)。

3.在Markforged標準爐中對A2工具鋼零件進行雙重回火。對于每次回火，將零件加熱至 150-550℃(302-1022°F)并回火2小時，或按照零件厚度，每英寸（2.54厘米）厚度回火1小時。如果兩次回火，在兩次回火之間讓部件冷卻至室溫。

根據(jù)ASTM(美國測試和材料學會)國際組織標準測試：經(jīng)過Markforged熱處理后：0.2%壓縮屈服強度1170MPa，彈性模量160GPa，硬度50HRC，相對密度4 94.5%。
