3D打印隨形水路憑借其獨特優勢正逐漸成為模具制造及產品生產的重要技術手段。而要充分發揮 3D 打印隨形水路的效能，把握設計要點至關重要。

　　水路布局貼合產品輪廓

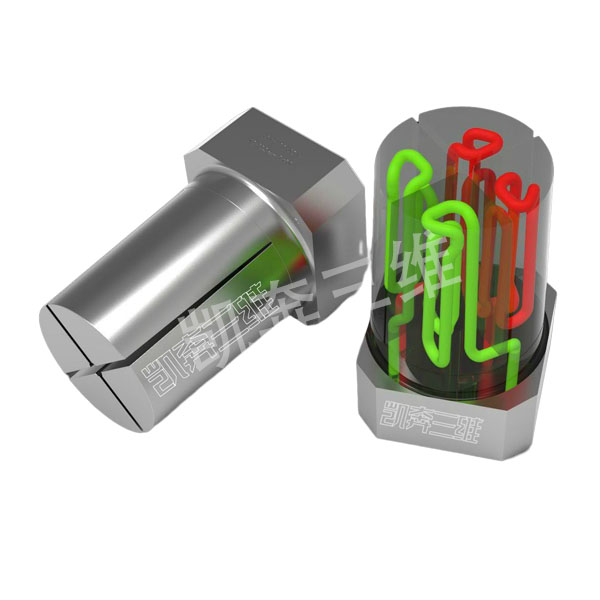

　　3D 打印隨形水路的核心設計原則便是緊密貼合產品的形狀輪廓。與傳統直線路徑的水路不同，隨形水路需依據產品的復雜幾何形狀進行定制化設計。例如在注塑模具中，針對具有復雜曲面的塑料制品，隨形水路應盡可能靠近產品的表面，保證熱量傳遞的均勻性。通過準確的 CAD 建模，將水路巧妙地布置在模具內部，使冷卻或加熱介質能作用于產品的各個部位，減少溫度梯度，避免產品因局部冷卻或加熱不均而產生變形、縮痕等質量問題。

　　合理規劃水路管徑與流量

　　管徑的大小直接影響著冷卻或加熱介質的流量與流速。管徑過小，介質流動阻力大，無法快速帶走或傳遞足夠的熱量；管徑過大，則可能導致模具結構強度下降，且在打印過程中增加材料消耗與難度。設計時需綜合考慮模具的尺寸、產品的生產周期以及所需的冷卻或加熱速率等因素，運用流體力學原理準確計算出合適的管徑。同時，合理規劃水路的分支與匯合，確保介質在整個水路系統中流量分配均勻，實現有效的熱交換。

　　確保水路連接與密封可靠性

　　可靠的水路連接與密封是保證隨形水路正常運行的關鍵。在設計時，要精心設計水路的進出口連接方式，選用合適的密封材料與結構。常見的連接方式有螺紋連接、快插式連接等，每種方式都有其適用場景。例如在一些對安裝拆卸便捷性要求較高的模具中，快插式連接更為合適；而在對密封性要求高的場合，螺紋連接配合優良密封墊圈能提供可靠的密封效果。此外，在 3D 打印過程中，要保證水路連接處的打印精度，避免出現縫隙或孔洞，防止介質泄漏。

　　考慮材料兼容性與模具結構強度

　　選擇與冷卻或加熱介質以及模具基體材料相兼容的 3D 打印材料至關重要。某些介質可能會與特定的打印材料發生化學反應，影響水路的使用壽命與性能。同時，設計隨形水路時不能忽視模具的整體結構強度。雖然 3D 打印技術能實現復雜結構的制造，但過度設計水路可能會削弱模具的承載能力。因此，在設計過程中需運用有限元分析等手段，對模具結構進行力學性能評估，優化水路布局，在保證熱交換效率的同時，確保模具具備足夠的強度與穩定性。

　　3D 打印隨形水路的設計是一個綜合性工程，需要從水路布局、管徑流量、連接密封以及材料與結構等多方面進行考量，精心設計每個環節，才能充分發揮這項技術的優勢，為制造業帶來更高的生產效率與產品質量。
